СКД для водителя для гастроскопа Olympus GIF-HQ190

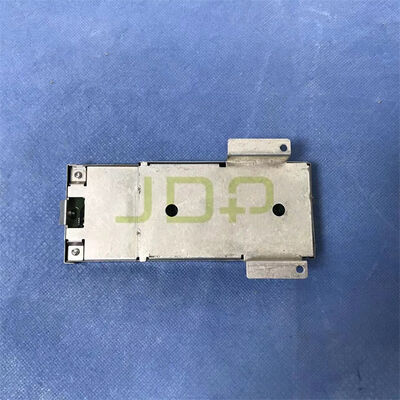

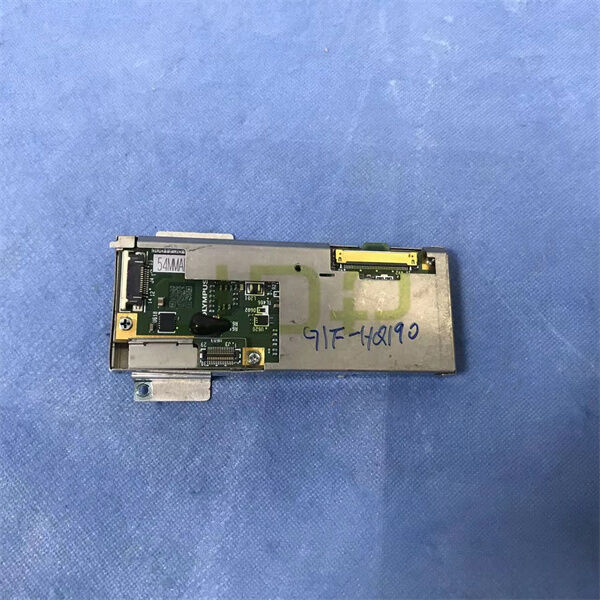

Драйверная плата ПЗС-матрицы для гастроскопа Olympus GIF-HQ190



► Краткое описание

Драйверная плата ПЗС-матрицы является важнейшим электронным компонентом видеогастроскопа Olympus GIF-HQ190. Она служит связующим звеном между микроскопической ПЗС-матрицей (Charge-Coupled Device) на конце эндоскопа и основной системой видеопроцессора (Olympus CV-190 / CLV-190).
Эта плата управляет распределением питания, сигналами синхронизации датчика и высокочастотным аналого-цифровым преобразованием сигналов. Она обеспечивает потоковую передачу видео высокой четкости (HDTV), узкополосную визуализацию (NBI) и двухступенчатую систему оптической фокусировки.


► Особенности


• Синхронизация и управление ПЗС-матрицей
• Интеграция системы двойной фокусировки
• Обработка сигналов и снижение шума
• Передача улучшенного изображения в цвете и NBI
• Хранение данных калибровки эндоскопа



► Спецификация





► Часто задаваемые вопросы

Каковы распространенные симптомы отказа драйверной платы ПЗС-матрицы на GIF-HQ190?

Распространенные признаки повреждения или неисправности драйверной платы ПЗС-матрицы включают:

• Видеопомехи: Шум, вертикальные линии, цветовые полосы или периодические черные экраны при перемещении эндоскопа.
• Ошибки процессора: Коды ошибок связи (например, E315 или E316) на видеопроцессоре CV-190.
• Неисправность двойной фокусировки: Невозможность переключения или поддержания фокусировки в ближнем режиме (2–6 мм).
• Искажение цвета NBI: Неправильный цветовой оттенок или темные пятна при переключении на узкополосную визуализацию (NBI).

Что вызывает отказ драйверной платы ПЗС-матрицы гастроскопа?

• Проникновение жидкости: Микротрещины в секции изгиба дистального конца или деградация уплотнения могут привести к проникновению воды/энзиматического очистителя во время повторной обработки, вызывая короткие замыкания.

• Физический удар/воздействие: Падения или сильные удары по концу эндоскопа могут привести к трещинам в хрупкой керамической гибкой схеме или компонентах поверхностного монтажа.

• Натяжение кабеля: Повторные скручивания и чрезмерные изгибы во время процедур могут привести к разрыву внутренних ленточных кабелей, подключенных к плате.


► Больше услуг
Запасные части для гибких эндоскопов: вставная трубка, провода, спиральная трубка, спиральный шланг, С-образная крышка, стекло для ПЗС-матрицы, стекло для световода, объектив для ПЗС-матрицы, плата привода для ПЗС-матрицы, световодная трубка, световод, канал для биопсии, секция изгиба, резина, трубка для воздуха и воды, ПЗС-матрица, источник света, процессор, монитор и т. д.
► О нас
JDP является глобальным поставщиком медицинского оборудования и услуг по ремонту медицинского оборудования, а также предлагает запасные части. Мы специализируемся на ремонте и обучении ремонту мониторов, гибких и жестких эндоскопов, ультразвуковых аппаратов, систем камер, динамических систем и хирургических инструментов.

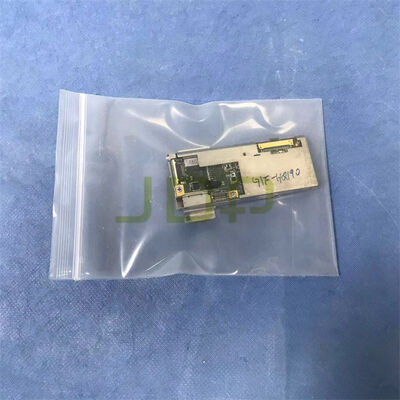

Доставка и упаковка
